鶴管旋轉接頭是怎樣連接管道的

　　鶴管旋轉接頭是鶴管(流體裝卸臂)中的一個關鍵部件，其設計和功能對于鶴管的正常運行至關重要。鶴管旋轉接頭是由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件，實現相對旋轉并承受荷載。它是鶴管中最重要的配件之一，其密封性好、耐高壓、耐腐蝕等特點保證了液態物質在傳輸過程中不泄漏。

　　旋轉接頭的旋轉密封主要有兩類，復合材料密封和機械密封。

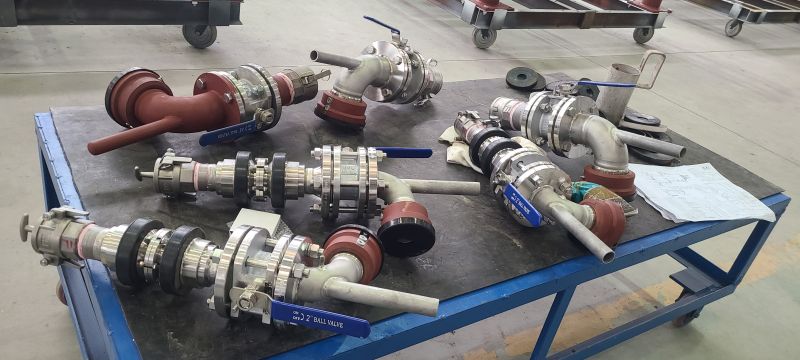

機床廠裝備推薦：鶴管旋轉接頭

　　復合材料密封的密封性能相對要好一些，用在液壓缸有中間定位的場合。使用復合材料密封的旋轉接頭由于密封本身的尺寸較小，可以使旋轉接頭制作的更加緊湊小巧。

　　復合材料密封本身的成本也要比機械密封便宜很多。

　　復合材料旋轉密封由兩部份組成，由一個外環和一個O形圈組合而成。O形圈起到支承外環的作用，使整個旋轉密封更容易安裝。

　　機械密封在理論上可以實現無接觸滑動，可以達到很長的壽命。機械密封的制作比較復雜，精度要求也比較高，相對較貴。

　　鶴管的旋轉接頭連接軌道的過程涉及多個關鍵步驟和注意事項，以下是一個詳細的連接流程：

　　前期準備：

　　確保旋轉接頭完好無損，檢查任何細微的破損或缺陷，避免對后續使用造成影響。確保鶴管與旋轉接頭相連接的各部位尺寸相互匹配，如有不匹配，需調整或修復。

　　安裝位置與對齊：

　　選擇旋轉接頭時，需考慮耐高溫、密封性、結構簡單等因素，確保鶴管冷卻系統暢通無阻，并提供優秀的傳熱和散熱功能。在連接時，確保減速機輸入軸與電機輸入軸同心度一致，以保證機械運行平穩，減少磨損，提高效率。外側部分與法蘭保持平行，確保整個系統的穩定性和可靠性。

　　連接步驟：

　　對于鶴管與棧橋之間的連接，應配備與鶴管相匹配的標準法蘭，法蘭距離軌道表面應保持在3.7~4.0米的范圍內。安裝時，從基礎旋轉器開始，逐步安裝垂直鋁管，最后安裝平衡器。安裝平衡器時，首先將輸油臂提升到約60°的角度，然后將平衡器兩側的銷安裝在掛鉤上，接著將平衡器一端的拉桿雙耳與旋轉器殼體上的單耳對齊，進行銷的安裝，最后安裝開口銷。

　　調節與測試：

　　在調節平衡力時，將輸油器放置在水平狀態下，擰下平衡器的末端蓋，通過調節螺釘來確保鶴管在-5°~60°的范圍內穩定。安裝完成后，進行系統的測試和檢查，確保旋轉接頭與軌道的連接穩定可靠，無泄露現象。

　　注意事項：

　　在搬運和存儲過程中，防止旋轉接頭碰撞和摔落，以保護接口及內部零件。螺紋連接的鶴管旋轉接頭安裝時，需留意內、外管的螺紋向是否與滾筒的旋轉方向對應，且內外管的螺紋旋向須一致。使用軟管連接旋轉接頭與管道，避免剛性連接，以減輕接頭輔重，延長使用壽命。遵循以上步驟和注意事項，可以確保鶴管的旋轉接頭與軌道的連接穩定、可靠，并保障鶴管系統的正常運行。
